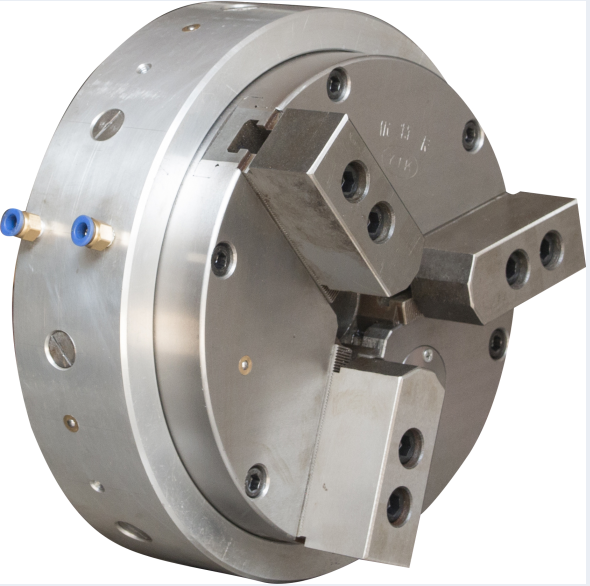

前置式气动卡盘安装步骤：

1.拆除车床上原有夹具，安装与卡盘相配的法兰盘并修整，测量其轴向及径向跳动（≤0.005）；

2.将卡盘与法兰止口用螺钉连接，表测卡盘外圆跳动（≤0.04）；

3.在机床适当位置安装防转定位支架，支架安装牢靠，尽量避免与机床罩壳连接，以防止卡盘在旋转时与机床罩壳共振，产生噪音。注意：防转螺钉在支架内要有0.5-1mm摆动的空间，绝不可将螺钉固定且不能摆动，这样会将配气环损坏，甚至损坏机床；

4.接入气源并切换电磁阀开关查看夹头动作是否正常；

5.锁紧相关螺钉，低速旋转观察卡盘回转处阻力大小是否正常后再开机使用；

6.本卡盘卡爪可根据工件的大小径向自行调理，调理间隔以梳齿齿数为准（每齿节距l.5mm，具体参照详细参数表）。

特别警告：

前置式气动卡盘内设有保压阀寄放气阀，卡盘夹紧、松开为瞬间进气后断开气源，就能牢牢夹紧工件或松开工件，因为通气夹紧或松开时，配气环上的密封圈会牢牢贴在卡盘体上，当动作完成后，断开气源，密封圈脱离卡盘体，这时才可以旋转卡盘，所以卡盘的夹紧、松开动作必须在机床完全停止后进行。即卡盘转动前接在卡盘体上的两只气管绝不能有气压。
